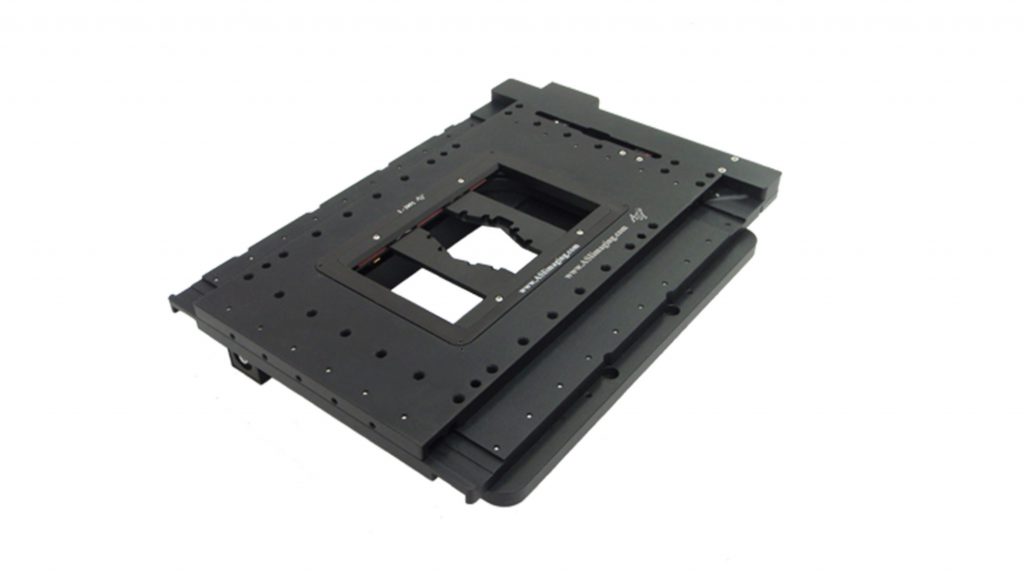

ASI - Ultrastabiler US-2000 Flat Top XYZ-Scanningtisch mit hoher Auflösung
Der US-2000 Flat-Top XYZ-Tisch von ASIimaging ist ein superauflösendes Mikroskop und sein Scanning-Tisch erfüllt alle anfallenden Anforderungen in der Mikroskopie, indem er ein hochauflösendes Bild und eine ultra-stabile Arbeitsweise bietet.
Applied Scientific Instrumentation
ASI | Ultrastabiler US-2000 Flat-Top XYZ-Scanningtisch für hochauflösende Mikroskopie
Micrasys e. K.Inhaber: Frank Pobig
Panoramablick 11
D-35745 Herborn
Deutschland
Telefon: +49 (0)2772 82466
Mobil: + 49 (0)163 7733917
Fax: +49 (0)3212 1220079
Email:
Web: https://micrasys.com/
Angebotsanfrage
Hersteller Applied Scientific Instrumentation
Die Anfrage geht an den Hersteller. Die Anfrage wird direkt gesendet.
Beschreibung
Der Benutzer ist in der Lage, die X-, Y- und Z-Position des Mikroskoptisches gleichmäßig und mit höchster Genauigkeit zu steuern. Die vollständige XYZ-Positionierung wird durch die bewährten ASI-Piezoantriebe für die Z-Achse ermöglicht.
DC-Servomotoren mit geschlossenem Regelkreis,die hochauflösende Drehgeber zur Rückmeldung verwenden, ermöglichen eine präzise Steuerung der Positionierung. Für die höchstmögliche Präzision können Z-Fokussierungspiezos in der oberen Platte mit Verfahrwegen von 150, 300 oder 500 Mikrometern platziert werden.
Die XY-Bewegungsspielraum sind in einem Bereich von 25 mm bis 120 mm erhältlich. Mit einem linearen Encoder und einer Spindelsteigung von 0,635 mm kann eine Auflösung von 2,5 nm und eine echte optische Auflösung von 10 nm an der Probe erreicht werden. Die Bühne kann über eine RS-232- oder USB-Verbindung an einen Computer angeschlossen werden, was über die eingebaute Steuereinheit erfolgt.
Jedes Standard-Forschungsmikroskop ist mit diesem Produkt kompatibel.
US-2000 Features
- Closed loop DC servo control of the X, Y, and Z-axes for precise positioning and highly repeatable focusing
- Wide dynamic speed range with XY joystick
- Utilizes ASI’s proven Z-Axis drives
- Z-axis clutch for easy switching between manual and motor driven focus control
- Backlit LCD display shows X, Y, and Z coordinates
- “Zero” and “Home” buttons for simple stand-alone operations
- Compact, ergonomic tabletop control unit size is 6”D x 9”W x 3”H (9 x 23 x 16.5 cm)
- Microprocessor control with RS-232 serial and USB communications
- Travel Range will scan full well plate in most circumstances
- Proven operation with many popular software packages
US-2000 Options
- Piezo top plates with Z ranges of 150, 300 and 500 µm
- Larger stage top plate for attachment of micromanipulators, microinjectors, etc…
- Stage wings for even more room for attachments
- Auto-focus for stages with ASI Z-axis drives (requires NTSC, PAL, or S-Video analog signal)
- Other lead screw pitches are available
US-2000 Lead Screw Options
| Lead Screw Pitch Options | Rotary Encoder Resolution | Maximum Speed |
| 25.40 mm (Ultra-coarse) | 88 nm | 28 mm/sec |
| 12.70 mm (Super-coarse) | 44 nm | 14 mm/sec |
| 6.35 mm (Standard) | 22 nm | 7 mm/sec |
| 1.59 mm (Fine) | 5.5 nm | 1.75 mm/sec |
| 0.635 mm (Extra-fine) | 2.2 nm | 0.7 mm/sec |
